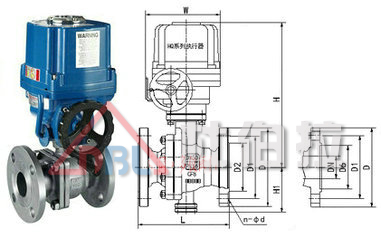

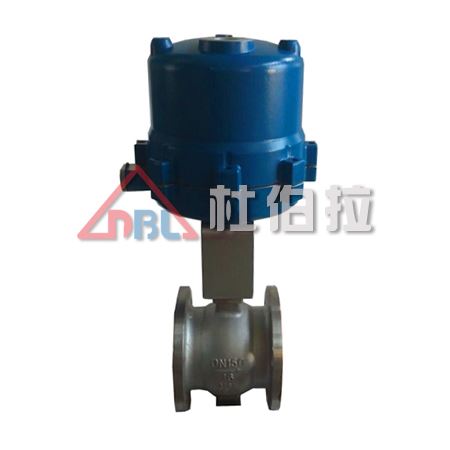

防爆電動球閥概述
電動防爆球閥主要由防爆執行機構與球閥組合而成，是一種專門應用于易燃易爆工況的電動防爆閥門。防爆電動球閥上的電氣元件要求都做防火、防靜電處理，且都達到防爆標準，防爆等級為ExdⅡBT4(CT6)、防護等級為IP67。電動防爆球閥輸入相關電源信號即可控制閥門開關，輸入4-20mA信號及220V電源即可控制球閥運轉進行比例調節，達到對管路中介質流量大小、壓力、溫度等參數的自動化控制，廣泛應用于天然氣、污水、燃氣、煤礦、化工等防爆場合。
防爆電動球閥特點
防爆電動球閥是指球閥上的電動執行器達到防爆的標準，使用在要求防爆的場合中，如液體或氣體等化工行業易燃易爆的地方，用于閥門的開啟、關閉或調節。防爆閥門可分為有本安型和隔爆型兩種，本安型用的是直流電機，防爆型用的交流電機，操作人員既能在控制室內遠距離對閥門進行控制，也能在現場進行操作。
電動防爆球閥技術參數
公稱通徑 | DN15～DN300(mm) |
公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
連接方式 | 法蘭式、螺紋連接 |
閥體形式 | 二段式閥體 |
電源電壓 | AC110V、AC220V、AC380V（其他定制DC24等） |
動作范圍 | 0～90° |
閥芯結構 | O型球體閥芯 |
閥體材質 | 碳鋼、不銹鋼304、316 |
使用場所 | 天然氣、污水、燃氣、煤礦等（防爆場合） |
控制方式 | 防爆開關型（開關切斷控制）、防爆調節型（4-20mA模擬信號） |
電動防爆球閥標準規范
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
防爆電動球閥執行機構
驅動形式 | 電動控制（電源驅動） |
防護等級 | 相當IP67、IP68可選 |
防爆等級 | ExdⅡBT4(CT6) |
信號反饋 | 有源信號、S無源信號 |
帶加熱器 | 可在潮濕環境中干燥執行器內元件（可選） |
手動功能 | 電動執行器自帶手動開關裝置 |
